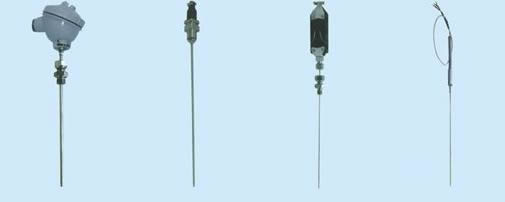

鎧裝熱電偶

1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。

2、特點
·熱響應時間少，減小動態誤差；
·可彎曲安裝使用；
·測量范圍大；
·機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

4、技術參數

型號	WZPK-136/WZPK 2 -136 WREK-236/WZPK 2 -236 WRNK-436/WZPK 2 -436	WZPK-166/WZPK 2 -166 WREK-266/WZPK 2 -266 WRNK-466/WZPK 2 -466	WZPK-176/WZPK 2 -176 WREK-276/WZPK 2 -276 WRNK-476/WZPK 2 -476	WZPK-196/WZPK 2 -196 WREK-296/WZPK 2 -296 WRNK-496/WZPK 2 -496
分度號	Pt100	Pt100	Pt100	Pt100
測量范圍	-200 ～ +500 ℃	-200 ～ +500 ℃	-200 ～ +500 ℃	-200 ～ +500 ℃
精度等級	A 級， B 級	Ⅰ級， B 級	A 級， B 級	A 級， B 級
測量端形式	單支，雙支	單支，雙支	單支，雙支	單支，雙支
接線方式	3 線制或 4 線制	3 線制或 4 線制	3 線制或 4 線制	3 線制或 4 線制
過程連接	卡套螺紋 M12 × 1.5 M16 × 1.5 卡套法蘭	卡套螺紋 M12 × 1.5 M1 × 1.5 卡套法蘭	卡套螺紋 M12 × 1.5 M16 × 1.5 卡套法蘭	卡套螺紋 M12 × 1.5 M16 × 1.5 卡套法蘭
插入長度	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000
保護管材料質	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
接線盒材質	鑄鋁合金不銹鋼	聚碳酸脂	聚碳酸脂
防護等級	IP65	IP54	IP54	IP54
電氣出口	M20*1.5 1/2 〞 NPT
附加選項	帶一體化溫度變送器
備注：帶一體化溫度變送器的型號后加 B, 例 WRNK-230 ，訂貨時須注明測量范圍
